了解永磁筒式磁选机的磁系结构

今日给大家说一下永磁筒式磁选机的磁系结构，之前有客户在咨询磁选机的时候对磁选机磁系的结构并不了解，误以为磁选机筒体内部布满了磁块，其实并不是这样，之前小编刚进入选矿行业的时候也以为如此，竟然拿着铁块在磁选机筒体上做吸引测试，发现没有磁力，现在想想真是让人笑话，下面就来让大家了解一下永磁筒式磁选机的磁系结构。

永磁筒式磁机具有结构简单，工作可靠，节省电耗，适合现场等优点，所以被广泛应用。

小筒径磁选机（如直径600mm）的磁系为三极磁系，而筒径大些的（如直径为750mm）磁选机的磁系为四极至六极磁系。磁系角角与磁极数，磁极面宽度和磁极隙宽度有关。通常为106°~135°。磁系偏角（磁极中线偏向精矿排出端与垂直线的夹角）为15°~20°，磁系偏角可通过搬动装在轴上的偏角转向装置来调节。

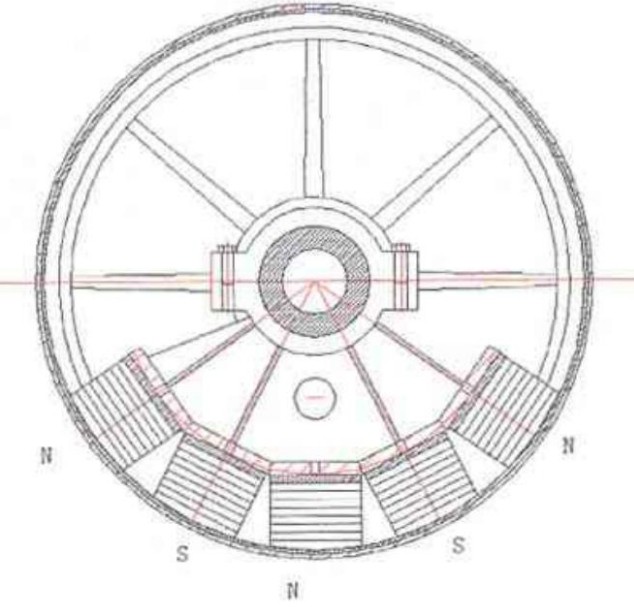

磁选机结构如图所示：

主要部分为磁路，采用五极磁系，每个磁极由铁氧体和钕铁硼永磁块粘结而成，用螺钉穿过磁块中心孔固定在磁导板上，磁导板经支架固定在筒体的轴上，磁系固定，筒体旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。套在磁系外面的是不锈钢非志磁材料制成的滚筒，采用非导磁材料是为了避免磁力线不能透过筒体进入分选区，而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余可用普通钢板或硬质塑料板。槽体底板与圆筒之间的间隙与磁选机的给矿粒度有关，粒度小于1~1.5mm时，间隙为20~25mm，粒度为6mm时，间隙为30~35mm。给矿方向与圆筒的旋转方向和磁性产品的移动方向相反。需要选分的产品为铁粉，粒度上限0.079mm，因此槽体底板与圆 筒 之间的间隙为20~25mm。
