SLon-1500磁选机在工业中的应用

在小型试验和半工业试验成功之后，年产1万吨精粉的第一期工程已于2002年至2003年建成。淮北金岩高岭土公司决定投资建设一条年产2万吨煅烧高岭土精粉的工厂，该生产线中采用了1台SLon-1500立环脉动高梯度磁选机作为除铁设备。

1、用于高岭土除铁的SLon-1500立环脉动高梯度磁选机简介：SLon立环脉动高梯度磁选机是一种连续的高效强磁选设备，其转环立式旋转，反冲精矿，并配有脉动机构，具有富集比大、分选效率高、磁介质不堵塞，对给矿粒度、浓度和品位的波动适应性强、工作可靠，对给矿粒度、浓度和品位的波动适应性强、工作可靠、操作维护方便的优点。该机在冶金矿山已广泛应用于氧化铁矿、钛铁矿的选矿中，在非金属矿如石英、长石、霞石矿等的除铁方面也得到较为广泛的应用。但是，SLon立环脉动高梯度磁选机在工业生产中应用于高岭土除铁还是第一次。高岭土中的矿物嵌布粒度极细，高岭土除铁是各种非金属矿除铁最难的一种，因此，对除铁设备有非常高的要求。

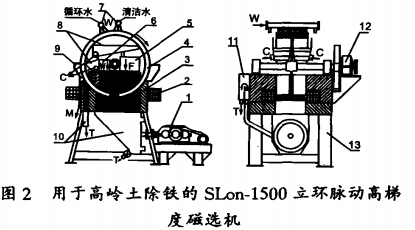

针对淮北煤系高岭土的特性，我们对SLon-1500立环脉动高梯度磁选机作了如下专项改进：①分选转环采用变频调速，以便在生产上根据不同的给矿量和矿浆体积，将转环转速控制在最佳状态；②采用较细的导磁不锈钢网作为磁介质，使微细粒级铁矿物能有效地从非磁性产品中分离；③非磁性产品的排料部分及阀门全部采用不锈钢制造，尽可能避免二次铁锈污染；④磁性产品的冲洗水采用双管路，其中一路为循环水，以节约生产用水；另一路为清洁水，使磁介质冲洗干净后进入下一个作业循环。改进后的SLon-1500立环脉动高梯度磁选机的机械结构和工作原理，见图2。

SLon立环脉动高梯度磁选机的工作原理：转环内装有导磁不锈钢棒或钢板网磁介质（也可根据需要充填导磁不锈钢毛等介质）。选矿时，转环作顺时针旋转，矿浆从给矿斗给入，沿上铁轭缝隙流经转环，转环内的磁介质在磁场中被磁化，磁介质表面形成高梯度磁场，矿浆中磁性颗粒被吸附在磁介质表面，随转环转动被带至顶部无磁场区，用冲洗水冲入精矿斗中，非磁性颗粒沿下铁轭缝隙流入尾矿斗中排走。

脉动机构驱动橡胶鼓膜作往复运动，使分选室的矿浆作上下往复运动，脉动流体力使矿粒群在分选过程中始终保持松散状态，从而有效地消除非磁性颗粒的机构夹杂，提高非磁性产品的产率。此外，矿浆脉动对防磁介质的堵塞也大有益处。

3.2、煤系高岭土加工生产线简介

2002年至2003年，淮北金岩高岭土公司建成了一条年产1万吨煅烧煤系高岭土精矿的生产线，其工艺流程如图3所示。

该煤系高岭土加工流程为：原矿经破碎、磨矿至-200目占100%，经调浆至浓度30%进入一台SLon-1500立环脉动高梯度磁选机除铁，其背景磁感强度为1.0T，使非磁性产品Fe2O3%含量<0.5%。非磁性产品用旋流器脱水，脱水后用立式螺旋搅拌磨磨至-2μm占90%，然后用煅烧炉煅烧，高岭土中的有机物质经煅烧后被剔除。煅烧后的高岭土白度达到93%，粒度-2μm占90%，可作为造纸用的优质涂料。经一年的生产运转，该生产线产品质量稳定，各项指标达到设计要求。

4、结论

1、安徽淮北金岩高岭土公司采用SLon-1500立环脉动高梯度磁选机作为煤系高岭土的除铁设备。在原料含Fe2O3<0.5%。最终煅烧产品的白度达到93%，可作为优质的造纸涂料。

2、高岭土除铁技术难度较大，SLon立环脉动高梯度磁选机在高岭土除铁提纯工业应用中首次获得成功，标志着我国高岭土除铁技术达到一个新的高度。
