磁选机磁滚筒表面的防护工艺

1、矿用磁选机在应用中存在的问题

（1）我国铁矿由于贫矿多（占总储量的97.5%）和伴（共）生矿多（占总储量的1/3），矿石的硬度比较大，磁选机的磁滚筒筒皮不断的受到0~15mm以下颗粒状铁矿石的冲击，磨损严重，经常发生磁滚筒筒皮磨破的现象。一旦筒皮磨漏，矿浆进入磁滚筒，吸附在磁系表面导致筒皮与磁系之间抱死，或矿浆进入到轴承中导致轴承损坏，致使整台设备毁坏。

（2）磁系中一般采用锶铁氧体磁钢和钕铁硼磁钢。其中钕铁硼磁钢化学稳定性较差，在磁滚筒内潮湿的空气中，易出现表面氧化逐步分层剥落的现象。锶铁氧体化学稳定性良好，锶铁氧体磁钢一般用环氧树脂粘结组固定在磁系中，也存在磁块易脱落现象。所以无论是锶铁氧体磁钢还是钕铁硼磁钢均有必要进行固定。

2、解决措施

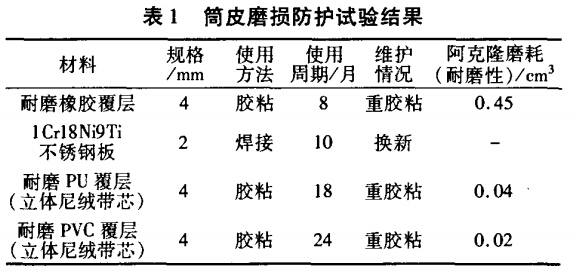

（1）筒皮磨损防护。加筒体防护层是对永磁式磁选机筒体的一种加固，是延长筒皮寿命的最有效方法，既耐磨，又更换方便。采用了耐磨橡胶覆层、不锈钢板、PU覆层、PVC覆层防治层进行试验。试验结果见表1（数据为平均值）。

通过试验结果比较，采用了PVC覆层包裹筒皮、胶粘剂结PVC覆层，可大大提高了筒皮的使用寿命。

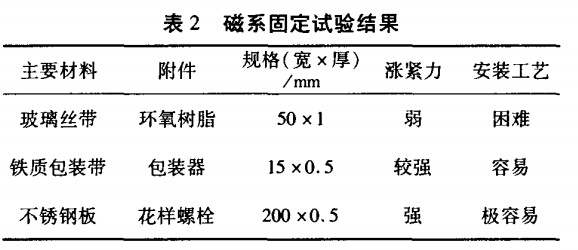

（2）磁系固定。采用了玻璃丝带涂刷环氧树脂、铁质包装带、不锈钢板对磁系整体进行了包裹试验，试验结果见表2。

根据试验结果，采用了0.5mm厚度的1Cr18Ni9Ti不锈钢板包裹磁系。不锈钢板两端接头用薄板夹住并用螺栓加以固定，最后用螺栓连接，调节涨紧度。这样不但对磁系表面磁场影响小，而且对磁系有足够强的包裹涨紧力，效果显著。采用此方法后从未发生过磁块脱落的情况，彻底解决了磁系固定的问题。

3、结语

（1）对磁滚筒筒皮表面采用立体尼绒带芯PVC覆层防护，大大延长了筒皮覆层的使用寿命，减少了停车维修时间，节约了维修资金。

（2）对磁选机的磁系采用1Cr18Ni9Ti不锈钢板固定的方法，解决了磁钢在磁系中的脱落，使得磁系部分的使用寿命达到了8a以上。避免了因磁钢脱落引起的磁选机设备事故而造成的停车停产。

转载请注明来源：www.kyjx.com
